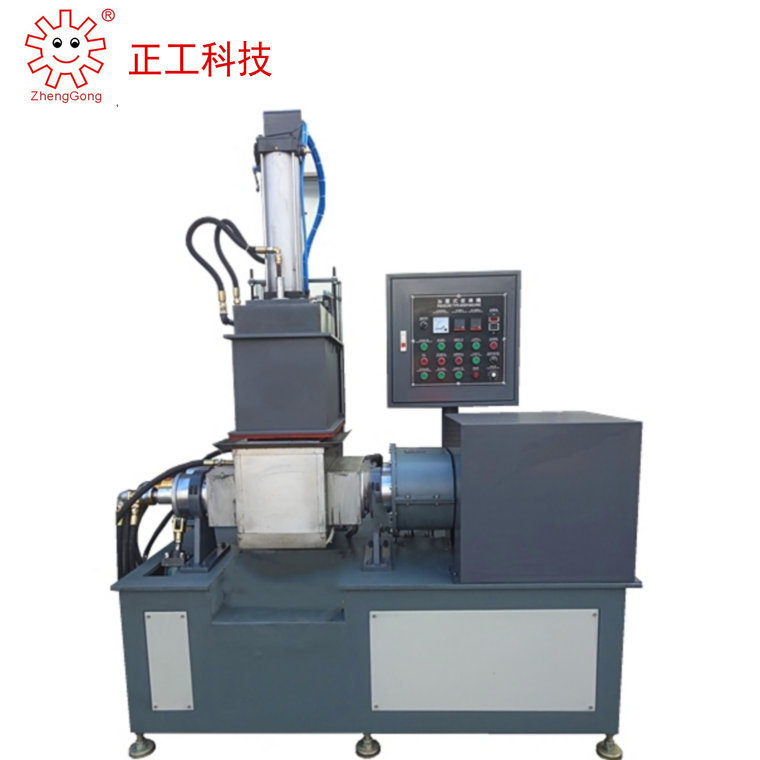

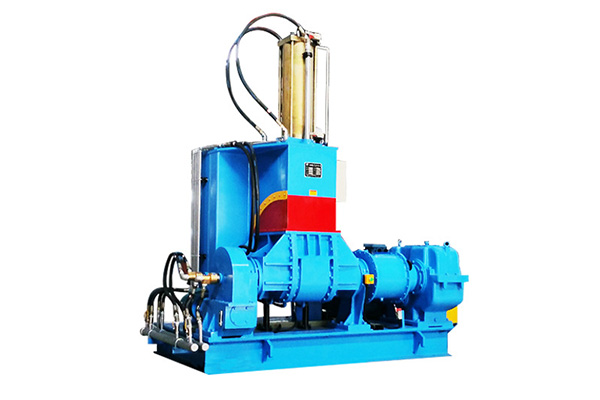

翻轉式密煉機
概述：
1、橡膠(塑料)及其它助劑在密閉、加壓及溫度可控條件下,進行混煉或塑煉,生產效率高,物料分散均勻,品質優良,環境不受污染換料、更色清洗方便。
2、混煉室、轉子、壓砣等部件均采用夾套式結構,可供通入介質蒸氣、導熱油、水進行加熱或冷卻,以適應各種煉膠(煉塑)工藝要求加工的物料質量?jī)?yōu)良穩定。
3、轉子凸棱的螺旋角度及工作長度設計合理,能使物料獲得最佳捏煉效果。其轉子棱峰及端面為堆焊耐磨硬質合金,混煉室、轉子、壓砣直接與物料接觸的表面均經拋磨后鍍硬鉻、光亮耐磨且耐蝕。
4、從機架后門(或從側面)加料,混煉室向前翻轉卸料,這樣既便于生產流程上下的工序連線,又便于對混煉室、轉子的觀察及清理。
5、混煉室上口與機架懸壁接合處,采用弧形板槽迷宮式密封結構,密封防塵效果好。轉子端面采用接觸外壓式無潤滑密封結構,耐磨耐用。
6、翻轉機構采用環面包絡蝸桿副(TOP)傳動效率高,承載能力大,并可實現不停車卸料,免除了電機頻繁起動大大延長其使用壽命。
7、電控系統采用PLC裝置,具有完善可靠的自動控制監測、報警等功能及必要的連鎖保護作用
|
主要技術參數 |
|||||||
|
機型 |
3L |
10L |
20L |
35L |
55L |
75L |
110L |
|
混合容量（公升） |
3L |
10L |
20L |
35L |
55L |
75L |
110L |
|
產能 |
約1.5-5KG/次 |
約8-15KG/次 |
約15-25KG/次 |
約26-45KG/次 |
約45-75KG/次 |
約60-85KG/次 |
約100-140KG/次 |
|
批次時間 |
約4-6次/小時 |
約4-6次/小時 |
約4-6次/小時 |
約4-6次/小時 |
約4-6次/小時 |
約5-7次/小時 |
約5-7次/小時 |
|
主動電機功率 |
5.5kw- 6p AC |
15kw -6p AC |
30kw-6p AC |
55kw -6p AC |
75kw -6p AC |
110kw -6p AC |
160kw -6p AC |
|
翻轉電機功率 |
0.55kw -6p AC |
0.75kw -4p AC |
1.5kw -4p AC |
1.5kw -4p AC |
2.2kw -4p AC |
3.75kw -4p AC |
5.5kw -4p AC |
|
氣缸工作用氣壓（Mpa） |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
0.6-0.8 |
|
翻轉角度 |
140° |
140° |
140° |
140° |
140° |
140° |
140° |
|
轉子軸轉速（前/后） |
32/25rpm |
32/25rpm |
32/25rpm |
32/25rpm |
32/25rpm |
32/25rpm |
32/25rpm |
|
重量 |
1000KG |
2300KG |
4000KG |
6500KG |
8500KG |
10800KG |
14000KG |
|
投料方式 |
前投式 |
前投式 |
前投式 |
背投式/前投式 |
背投式/前投式 |
背投式/前投式 |
背投式/前投式 |
|
安裝尺寸 |
1900＊1000＊2000 |
2200＊1350＊2150 |
2500＊1480＊2500 |
3000＊1920＊2840 |
3250＊2300＊3350 |
3800＊2400＊2600 |
4150＊2950＊3750 |
